有关直流伺服电机电压，功率，转速，编码器更换，配减速箱等性能问题，或电机定制开发，驱动器定制开发，请来电咨询：13928804016胡工（微信号同步）

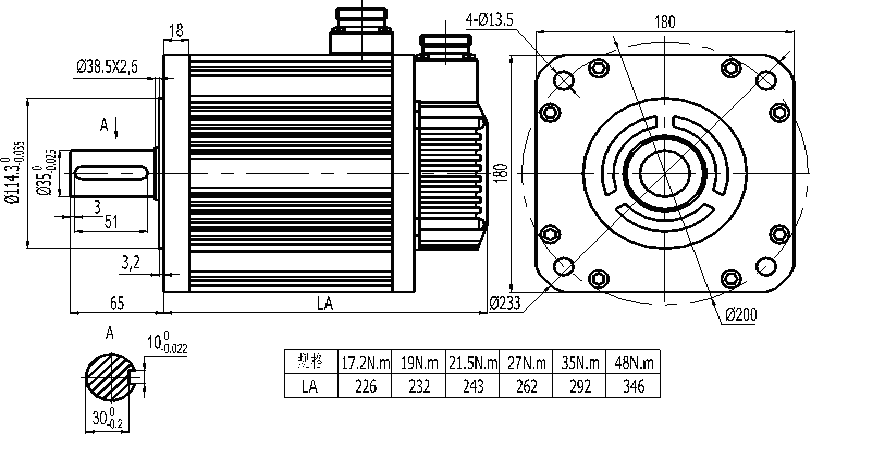

电机尺寸图：
参数表：
电机型号 | D180ST-M17215 LB□（□□） | D180ST-M19015 LB□（□□） | D180ST-M21520 LB□（□□） | D180ST-M27010 LB□（□□） | |||||||||||||||||||
额定功率 （KW） | 2.7 | 3.0 | 4.5 | 2.9 | |||||||||||||||||||
额定线电压 （V） | 220 | 220 | 220 | 220 | |||||||||||||||||||
额定线电流 （A） | 10.5 | 12 | 16 | 12 | |||||||||||||||||||
额定转速 （rpm） | 1500 | 1500 | 2000 | 1000 | |||||||||||||||||||
额定力矩 （N.m） | 17.2 | 19 | 21.5 | 27 | |||||||||||||||||||
峰值力矩 （N.m） | 43 | 47 | 53 | 67 | |||||||||||||||||||
反电势 （V/1000r/min） | 112 | 97 | 84 | 138 | |||||||||||||||||||
力矩系数 （N.m/A） | 1.64 | 1.58 | 1.34 | 2.25 | |||||||||||||||||||
转子惯量 （Kg.m2） | 3.4×10-3 | 3.8×10-3 | 4.7×10-3 | 6.1×10-3 | |||||||||||||||||||
绕组（线间）电阻 （Ω） | 0.7 | 0.4 | 0.24 | 0.48 | |||||||||||||||||||
绕组（线间）电感 （mH） | 3. 5 | 2.42 | 1.45 | 3.26 | |||||||||||||||||||
电气时间常数 （ms） | 5 | 6 | 6 | 6.79 | |||||||||||||||||||
重量 （Kg） | 19.5 | 20.5 | 22.2 | 25.5 | |||||||||||||||||||
电机型号 | D180ST-M27015 LB□（□□） | D180ST-M35010 LB□（□□） | D180ST-M35015 LB□（□□） | D180ST-M48015 LB□（□□） | |||||||||||||||||||
额定功率 （KW） | 4.3 | 3.7 | 5.5 | 7.5 | |||||||||||||||||||
额定线电压 （V） | 220 | 220 | 220 | 220 | |||||||||||||||||||
额定线电流 （A） | 16 | 16 | 19 | 32 | |||||||||||||||||||
额定转速 （rpm） | 1500 | 1000 | 1500 | 1500 | |||||||||||||||||||
额定力矩 （N.m） | 27 | 35 | 35 | 48 | |||||||||||||||||||
峰值力矩 （N.m） | 67 | 70 | 70 | 96 | |||||||||||||||||||
反电势 （V/1000r/min） | 103 | 134 | 113 | 94 | |||||||||||||||||||
力矩系数 （N.m/A） | 1.69 | 2.2 | 1.84 | 1.5 | |||||||||||||||||||
转子惯量 （Kg.m2） | 6.1×10-3 | 8.6×10-3 | 8.6×10-3 | 9.5×10-3 | |||||||||||||||||||
绕组（线间）电阻 （Ω） | 0.28 | 0.31 | 0.21 | 0.104 | |||||||||||||||||||
绕组（线间）电感 （mH） | 1.74 | 3.28 | 1.57 | 0.77 | |||||||||||||||||||
电气时间常数 （ms） | 6.2 | 10.58 | 7.47 | 7.4 | |||||||||||||||||||
重量 （Kg） | 25.5 | 30.5 | 30.5 | 40 | |||||||||||||||||||
编码器线数 （PPR） | 2500 | ||||||||||||||||||||||
电机绝缘等级 | Class B（130℃） | ||||||||||||||||||||||
防护等级 | IP65 | ||||||||||||||||||||||
使用环境 | 环境温度： -20℃～ +50℃ 环境湿度：相对湿度<90%（不结霜条件） | ||||||||||||||||||||||
电机绕组插座 | 绕组引线 | U | V | W | PE | ||||||||||||||||||
插座编号 | 2 | 3 | 4 | 1 | |||||||||||||||||||
编码器插座 | 信号引线 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | |||||||
插座编号 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||
