180#交流伺服
交流伺服电机与相应伺服驱动器装置配套构成的伺服系统，可广泛应用于机床、纺织、塑胶、印染、印刷、建材、包装、木工等领域电机由定子、转子、高精度反馈元件（如：光电编码器、旋转变压器等）组成。采用高性能稀土永磁材料形成气隙磁场，采用无机壳定子铁芯，温度梯度大，散热效率高，具有如下特点：
*结构紧凑、功率密度高、体积小；转动惯量小，晌应速度快
*超高内禀矫顽力稀土永磁材料；抗去磁能力强
*低速转矩脉动小；平衡精度高，高速运行平稳；噪音低、振动小峰值转矩达到额定转矩200%，300%
*电机种类多样（1050~4700W，DC24~72V，AC220V-380V带制动器、油封等）
*高速运行转速可高达3000rpm

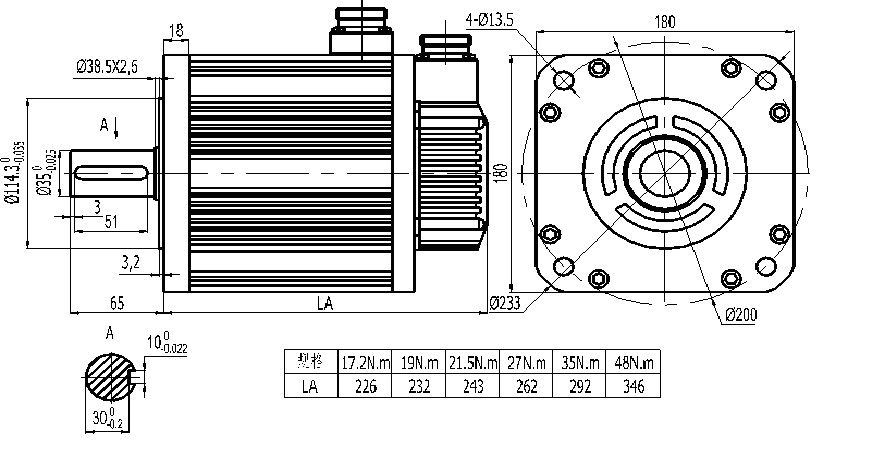

电机尺寸图：
参数表：
电机型号 | D180ST-M17215 HB□（□□） | D180ST-M19015HB□（□□） | D180ST-M21520HB□（□□） | D180ST-M27010 HB□（□□） | |||||||||||||||||||
额定功率 （KW） | 2.7 | 3.0 | 4.5 | 2.9 | |||||||||||||||||||
额定线电压（V） | 380 | 380 | 380 | 380 | |||||||||||||||||||
额定线电流 （A） | 6.5 | 7.5 | 9.5 | 7.5 | |||||||||||||||||||
额定转速 （rpm） | 1500 | 1500 | 2000 | 1000 | |||||||||||||||||||
额定力矩 （N.m） | 17.2 | 19 | 21.5 | 27 | |||||||||||||||||||
峰值力矩 （N.m） | 43 | 47 | 53 | 67 | |||||||||||||||||||
反电势（V/1000r/min） | 167 | 170 | 140 | 224 | |||||||||||||||||||
力矩系数 （N.m/A） | 2.65 | 2.5 | 2.26 | 3.6 | |||||||||||||||||||
转子惯量 （Kg.m2） | 3.4×10-3 | 3.8×10-3 | 4.7×10-3 | 6.1×10-3 | |||||||||||||||||||
绕组（线间）电阻（Ω） | 1.47 | 1.23 | 0.71 | 1.37 | |||||||||||||||||||
绕组（线间）电感（mH） | 7.8 | 7.3 | 4 | 8.6 | |||||||||||||||||||
电气时间常数（ms） | 5.3 | 5.93 | 5.6 | 6.27 | |||||||||||||||||||
重量 （Kg） | 19.5 | 20.5 | 22.2 | 25.5 | |||||||||||||||||||
电机型号 | D180ST-M27015 HB□（□□） | D180ST-M35010 HB□（□□） | D180ST-M35015 HB□（□□） | D180ST-M48015 HB□（□□） | |||||||||||||||||||
额定功率 （KW） | 4.3 | 3.7 | 5.5 | 7.5 | |||||||||||||||||||
额定线电压 （V） | 380 | 380 | 380 | 380 | |||||||||||||||||||
额定线电流 （A） | 10 | 10 | 12 | 20 | |||||||||||||||||||
额定转速 （rpm） | 1500 | 1000 | 1500 | 1500 | |||||||||||||||||||
额定力矩 （N.m） | 27 | 35 | 35 | 48 | |||||||||||||||||||
峰值力矩 （N.m） | 67 | 70 | 70 | 96 | |||||||||||||||||||
反电势（V/1000r/min） | 172 | 223 | 181 | 156 | |||||||||||||||||||
力矩系数 （N.m/A） | 2.7 | 3.5 | 2.9 | 2.4 | |||||||||||||||||||
转子惯量（Kg.m2） | 6.1×10-3 | 8.6×10-3 | 8.6×10-3 | 9.5×10-3 | |||||||||||||||||||
绕组（线间）电阻 （Ω） | 0.796 | 0.93 | 0.62 | 0.273 | |||||||||||||||||||
绕组（线间）电感 （mH） | 4.83 | 9.1 | 4 | 2.14 | |||||||||||||||||||
电气时间常数（ms） | 6 | 9.78 | 6.45 | 7.8 | |||||||||||||||||||
重量 （Kg） | 25.5 | 30.5 | 30.5 | 40 | |||||||||||||||||||
编码器线数 （PPR） | 2500 | ||||||||||||||||||||||
电机绝缘等级 | Class B（130℃） | ||||||||||||||||||||||
防护等级 | IP65 | ||||||||||||||||||||||
使用环境 | 环境温度： -20℃～ +50℃ 环境湿度：相对湿度<90%（不结霜条件） | ||||||||||||||||||||||
电机绕组插座 | 绕组引线 | U | V | W | PE | ||||||||||||||||||
插座编号 | 2 | 3 | 4 | 1 | |||||||||||||||||||
编码器插座 | 信号引线 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | |||||||
插座编号 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||
