150#交流伺服
交流伺服电机与相应伺服驱动器装置配套构成的伺服系统，可广泛应用于机床、纺织、塑胶、印染、印刷、建材、包装、木工等领域电机由定子、转子、高精度反馈元件（如：光电编码器、旋转变压器等）组成。采用高性能稀土永磁材料形成气隙磁场，采用无机壳定子铁芯，温度梯度大，散热效率高，具有如下特点：
*结构紧凑、功率密度高、体积小；转动惯量小，晌应速度快
*超高内禀矫顽力稀土永磁材料；抗去磁能力强
*低速转矩脉动小；平衡精度高，高速运行平稳；噪音低、振动小峰值转矩达到额定转矩200%，300%
*电机种类多样（1050~4700W，DC24~72V，AC220V-380V带制动器、油封等）
*高速运行转速可高达3000rpm
有关直流伺服电机电压，功率，转速，编码器更换，配减速箱等性能问题，或电机定制开发，驱动器定制开发，请来电咨询：13928804016胡工（微信号同步）

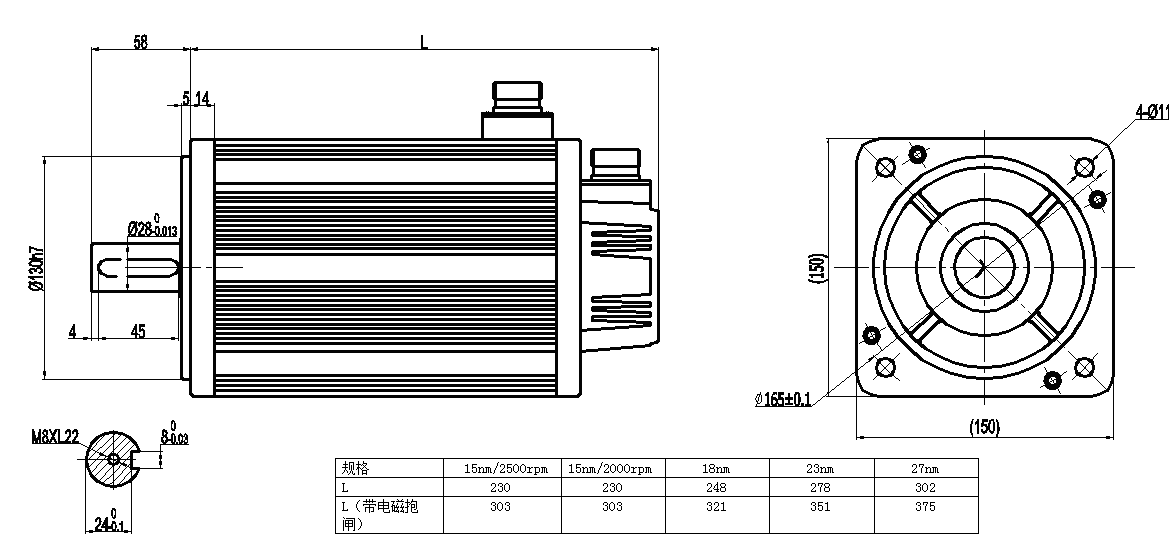

电机尺寸图：
参数表：
电机型号 | D150ST-M15025 LB□（□□） | D150ST-M15020 LB□（□□） | D150ST-M18020 LB□（□□） | ||||||||||||||||||||
额定功率 （KW） | 3.8 | 3.0 | 3.6 | ||||||||||||||||||||
额定线电压 （V） | 220 | 220 | 220 | ||||||||||||||||||||
额定线电流 （A） | 17 | 14 | 17 | ||||||||||||||||||||
额定转速 （rpm） | 2500 | 2000 | 2000 | ||||||||||||||||||||
额定力矩 （N.m） | 15 | 15 | 18 | ||||||||||||||||||||
峰值力矩 （N.m） | 30 | 30 | 36 | ||||||||||||||||||||
反电势（V/1000r/min） | 59 | 70 | 71 | ||||||||||||||||||||
力矩系数（N.m/A） | 0.88 | 1.07 | 1.05 | ||||||||||||||||||||
转子惯量（Kg.m2） | 3.88×10-3 | 3.88×10-3 | 4.6×10-3 | ||||||||||||||||||||
绕组（线间）电阻（Ω） | 0.23 | 0.34 | 0.255 | ||||||||||||||||||||
绕组（线间）电感（mH） | 1.08 | 1.55 | 1.3 | ||||||||||||||||||||
电气时间常数（ms） | 4.7 | 4.56 | 5.1 | ||||||||||||||||||||
重量 （Kg） | 15.2 | 15.2 | 17.2 | ||||||||||||||||||||
电机型号 | D150ST-M23020 LB□（□□） | D150ST-M27020 LB□（□□） | |||||||||||||||||||||
额定功率（KW） | 4.7 | 5.5 | |||||||||||||||||||||
额定线电压（V） | 220 | 220 | |||||||||||||||||||||
额定线电流（A） | 21 | 24 | |||||||||||||||||||||
额定转速（rpm） | 2000 | 2000 | |||||||||||||||||||||
额定力矩（N.m） | 23 | 27 | |||||||||||||||||||||
峰值力矩（N.m） | 46 | 54 | |||||||||||||||||||||
反电势（V/1000r/min） | 72 | 64 | |||||||||||||||||||||
力矩系数 （N.m/A） | 1.09 | 1.1 | |||||||||||||||||||||
转子惯量 （Kg.m2） | 5.8×10-3 | 6.8×10-3 | |||||||||||||||||||||
绕组（线间）电阻（Ω） | 0.2 | 0.125 | |||||||||||||||||||||
绕组（线间）电感（mH） | 1.06 | 0.7 | |||||||||||||||||||||
电气时间常数（ms） | 5.3 | 5.6 | |||||||||||||||||||||
重量 （Kg） | 20.4 | 22.7 | |||||||||||||||||||||
编码器线数（PPR） | 2500 | ||||||||||||||||||||||
电机绝缘等级 | ClassF（130℃） | ||||||||||||||||||||||
防护等级 | IP65 | ||||||||||||||||||||||
使用环境 | 环境温度： -20℃ ～ +50℃ 环境湿度：相对湿度<90%（不结霜条件） | ||||||||||||||||||||||
电机绕组插座 | 绕组引线 | U | V | W | PE | ||||||||||||||||||
插座编号 | 2 | 3 | 4 | 1 | |||||||||||||||||||
编码器插座 | 信号引线 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | |||||||
插座编号 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||
