4830接线图
4830接线图

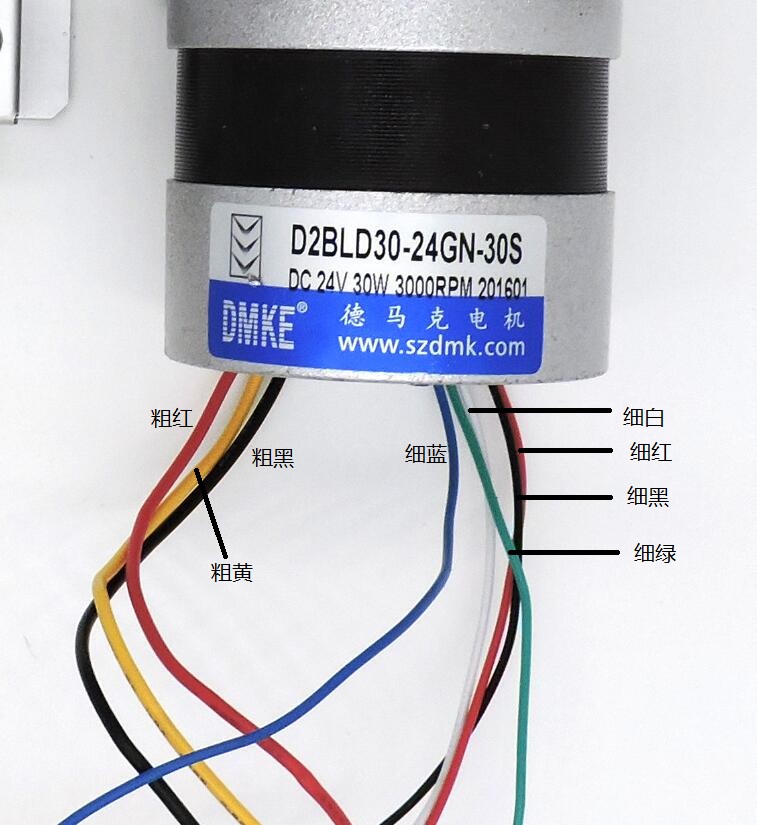

一、首先辨识清楚直流无刷电机上的线:
如上图,直流无刷电机一共有八根线
三根是粗的,五根是细的分别为:
粗红 细蓝
粗黄 (粗白) 细白(细黄)
粗黑 细红
细黑
细绿
分清楚以上的八根线,就方便我们把对应的线连接到驱动器上

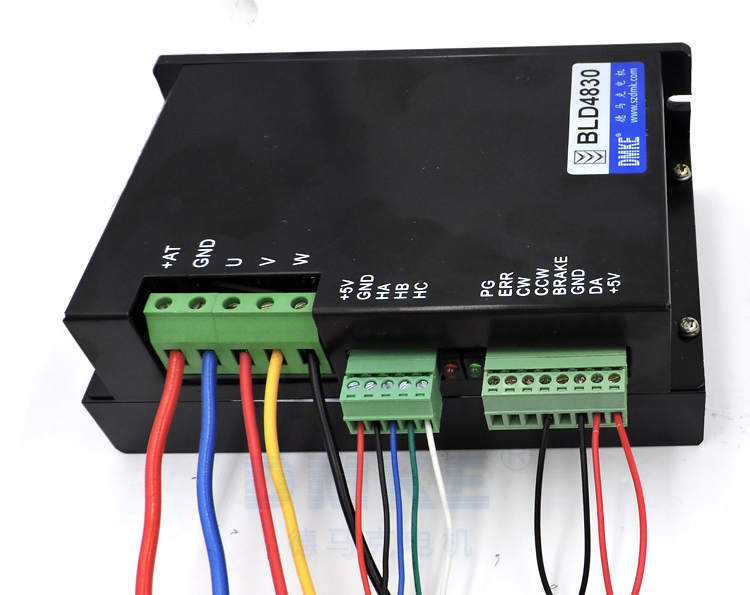

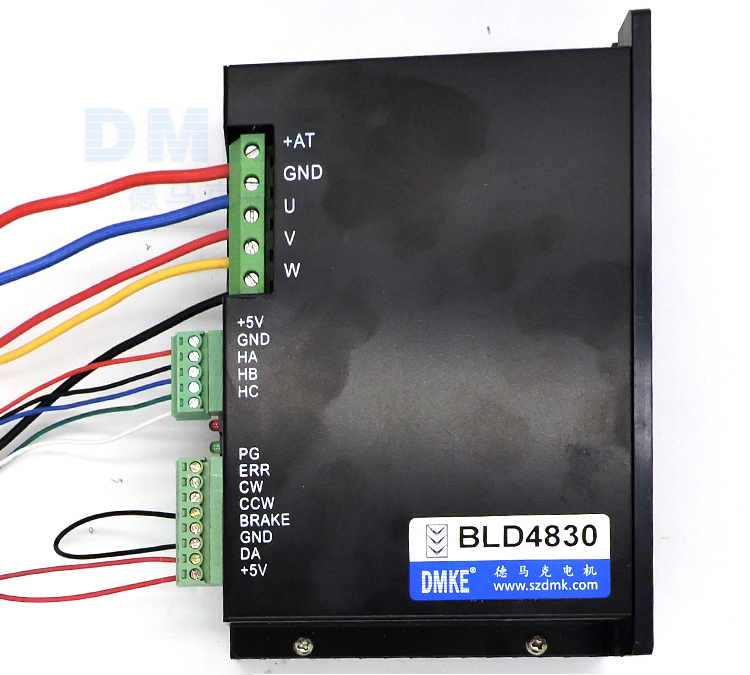

二、4830驱动器接线图俯视图:

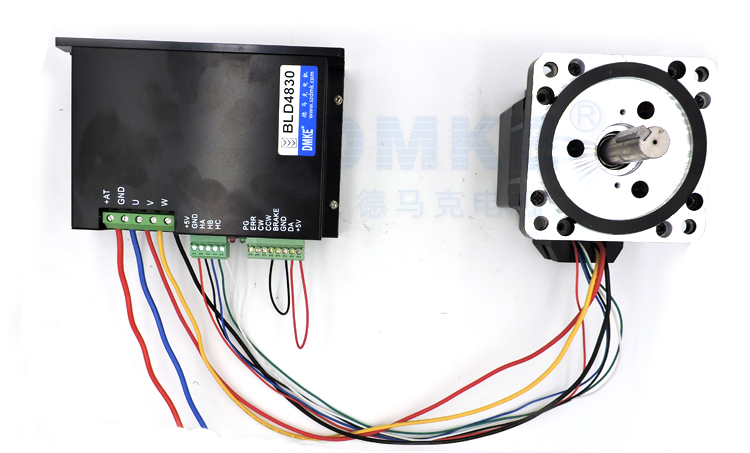

如上两图所示:
驱动器上从左到右的接线为:(请对应驱动器上的接线口附近的符号来看)
1 、 +AT 接 电源正极(最粗红线)
2、 GND 接 电源负极(最粗蓝线)
3、 U 接 电机的粗红线
4、 V 接 电机的粗黄线
5 、 W 接 电机的粗黑线
6、 +5v 接电机的细红线
6、 GND 接 电机的细黑线
7、 HA 接 电机的细蓝线
8、 HB 接 电机的细绿线
9、 HC 接 电机的细白线
10、PG 不接线
11、ERR 不接线
12、CW 另用一条线接 GND
13、BRAKE 不接线
14、GND 接CW
15、DA 另用一条线接 +5v
16、接DA
