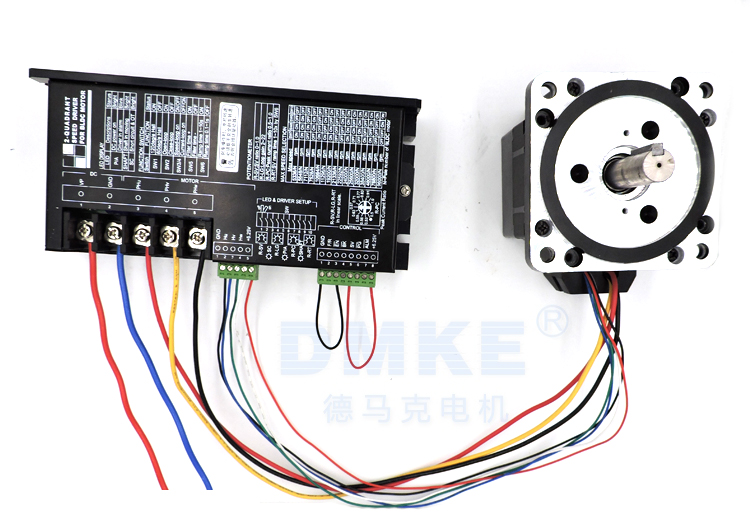

2475接线图
2475接线图

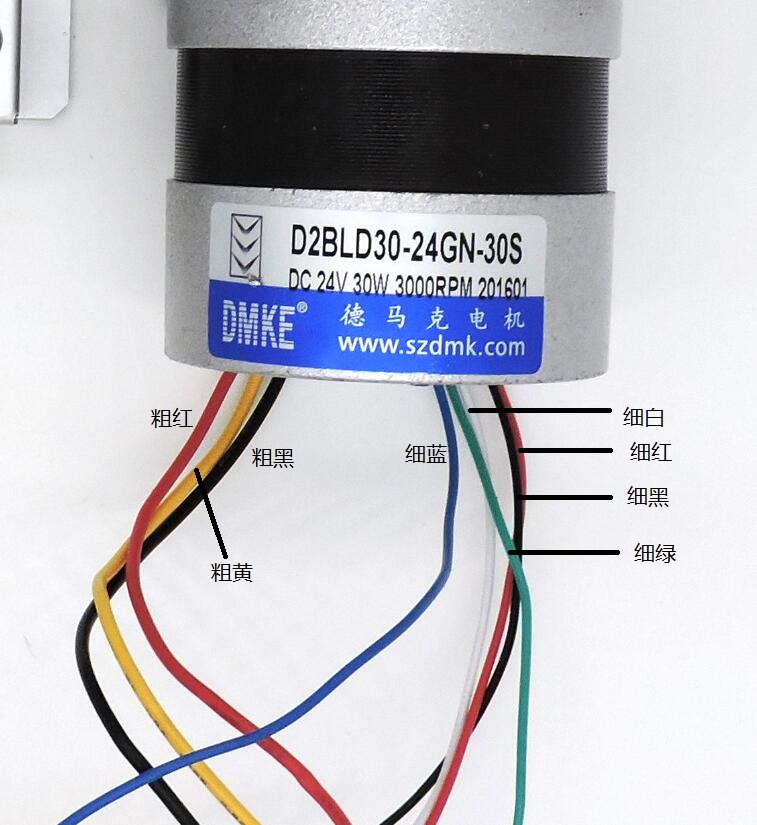

一、首先辨识清楚直流无刷电机上的线:
如上图,直流无刷电机一共有八根线
三根是粗的,五根是细的分别为:
粗红 细蓝
粗黄 (粗白) 细白(细黄)
粗黑 细红
细黑
细绿
分清楚以上的八根线,就方便我们把对应的线连接到驱动器上

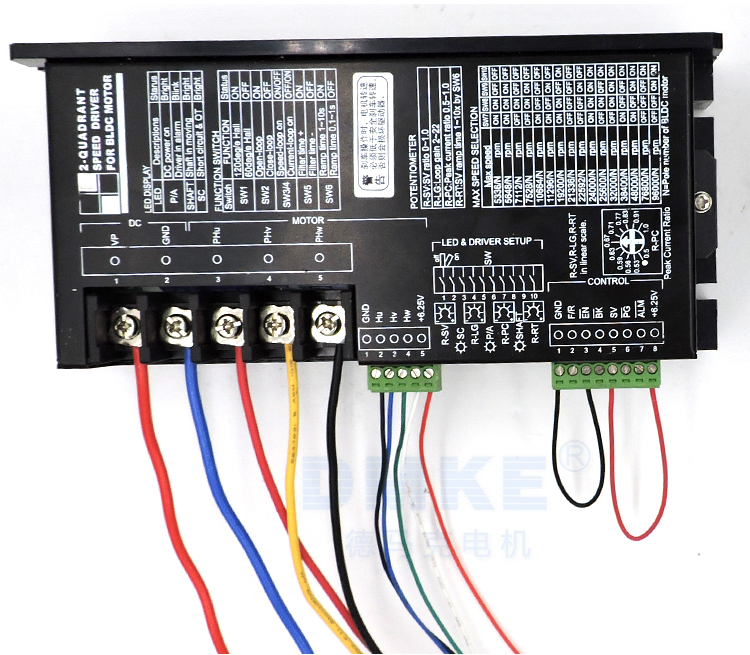

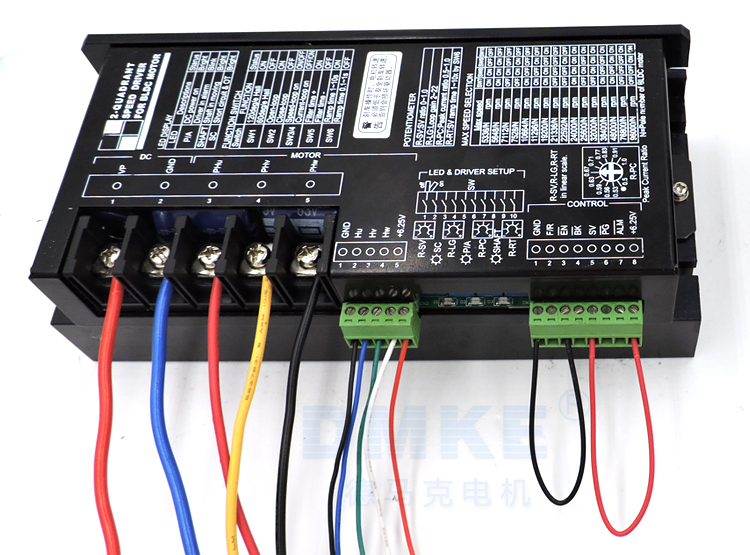

二、2745驱动器接线图俯视图:
如上两图所示:
驱动器上从左到右的接线为:(请对应驱动器上的接线口附近的符号来看)
1 、 VP 接 电源正极(最粗红线)
2、 GND 接 电源负极(最粗蓝线)
3、 PHU 接 电机的粗红线
4、 PHV 接 电机的粗黄线
5 、 PHW 接 电机的粗黑线
6、 GND 接 电机的细黑线
7、 HU 接 电机的细蓝线
8、 HV 接 电机的细绿线
9、 HW 接 电机的细白线
10、+0.25v 接 电机的细红线
11、+5v 接 开关的红线(5v)
12、GND 另用一条线接 EN
13、F/R 不接线,留空白
14、EN 接GND
15、BK 不接线
16、SV 领用一条线接 0.25v
17、PG 不接线
18、ALM 不接线
19、+0.25v 接 SV
