BLD-750A接线图(正反转)
BLD-750A接线图(正反转)

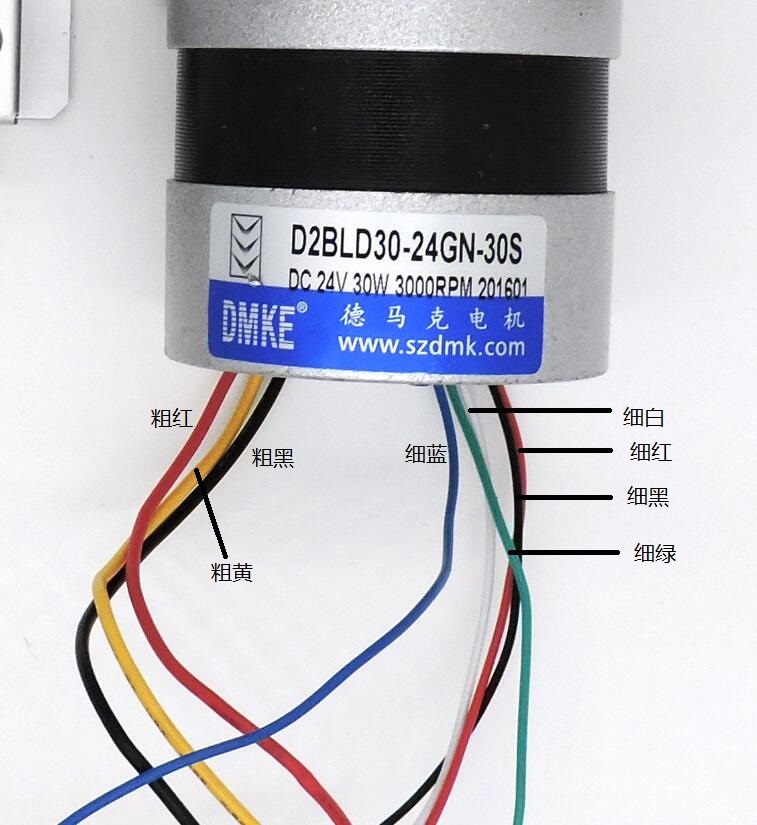

一、首先辨识清楚直流无刷电机上的线:
如上图,直流无刷电机一共有八根线
三根是粗的,五根是细的分别为:
粗红 细蓝
粗黄 (粗白) 细白(细黄)
粗黑 细红
细黑
细绿
分清楚以上的八根线,就方便我们把对应的线连接到驱动器上

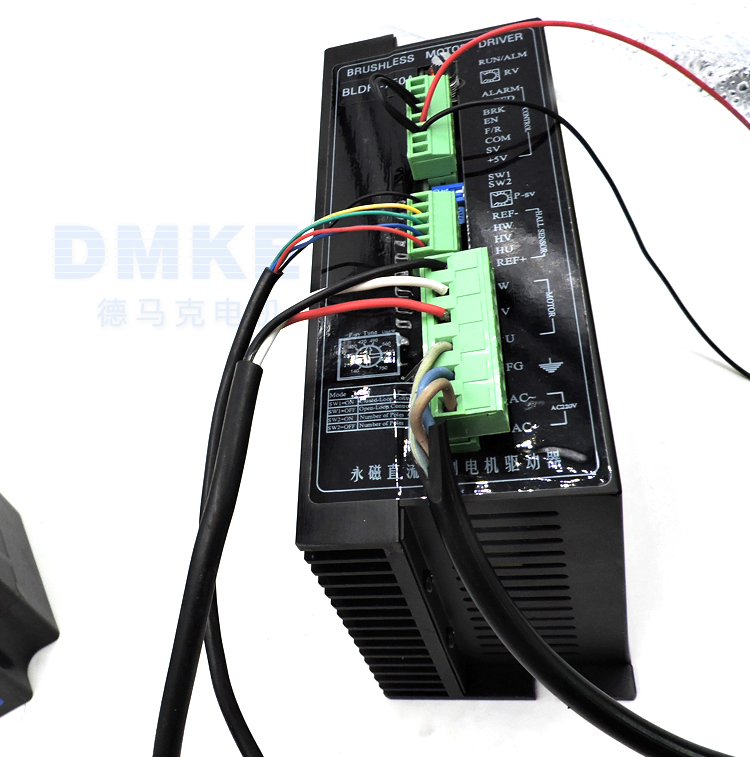

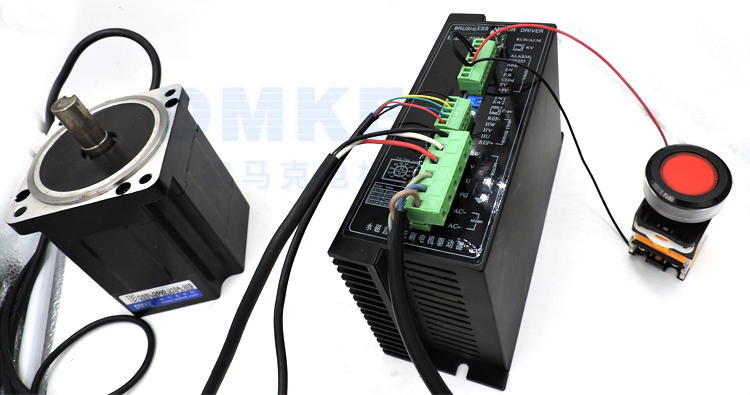

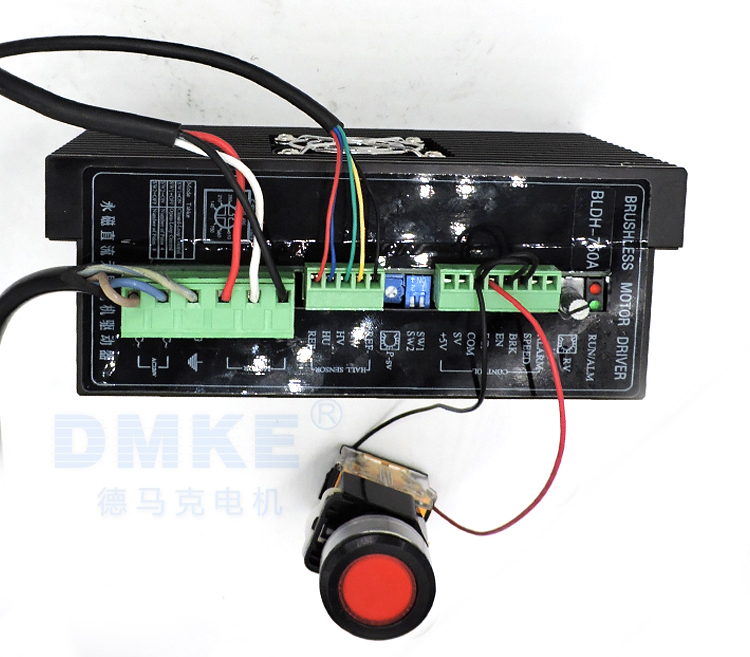

二、BLD-750A驱动器接线图(正反转)俯视图:
如上两图所示:
驱动器上从下到上的接线为:(请对应驱动器上的接线口附近的符号来看)
1 、 AC1 接 220V电源
2、 AC2 接 220V电源
3、 FG 接地线
3、 U 接 电机的粗红线
4、 V 接 电机的粗白线
5 、W 接 电机的粗黑线
6、REF+ 接 电机的细红线
7、HU 接 电机的细蓝线
8、HV 接 电机的细绿线
9、HW 接 电机的细黄线
10、REF- 接 电机的细黑线
11、+5v 不接线,留空白
12、SV 不接线,留空白
13、COM 接 开关黑线 和 EN 和 BRK
14、F/R 接开关红线
15、EN 接 COM
16、BRK 接 COM
17、SPEED 不接线,留空白
18、ALM 不接线,留空白
