BLD-750接线图
BLD-750接线图
一、首先辨识清楚直流无刷电机上的线:
如上图,直流无刷电机一共有八根线
三根是粗的,五根是细的分别为:
粗红 细蓝
粗黄 (粗白) 细白(细黄)
粗黑 细红
细黑
细绿
分清楚以上的八根线,就方便我们把对应的线连接到驱动器上

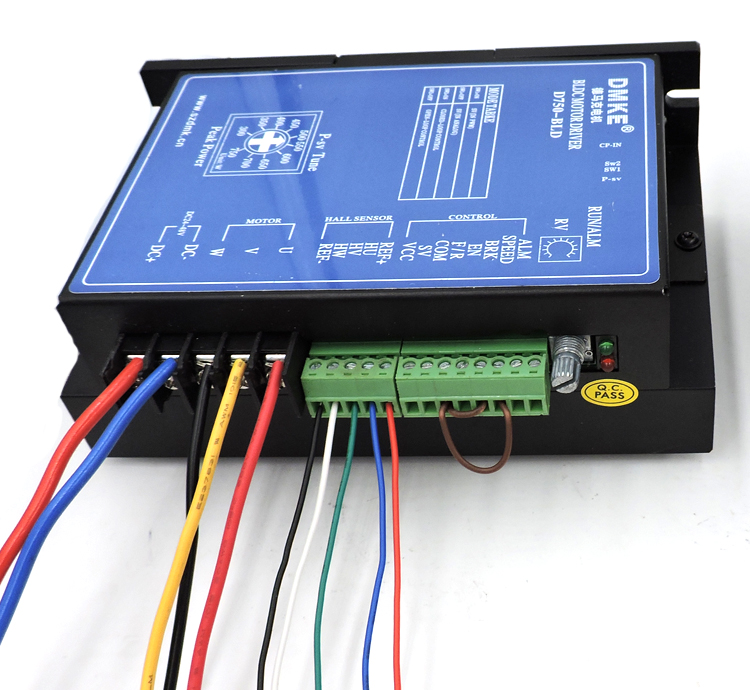

二、BLD-750驱动器接线图俯视图:

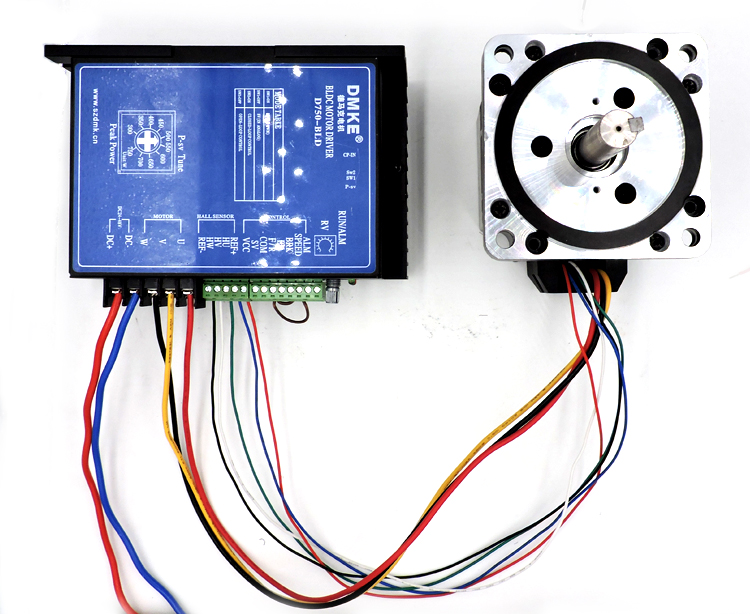

如上两图所示:
驱动器上从左到右的接线为:(请对应驱动器上的接线口附近的符号来看)
1 、 DC+ 接 电源正极(最粗红线)
2、 DC- 接 电源负极(最粗蓝线)
3、 W 接 电机的粗黑线
4、 V 接 电机的粗黄线
5 、U 接 电机的粗红线
6、REF- 接 电机的细黑线
7、HW 接 电机的细白线
8、HV 接 电机的细绿线
9、HU 接 电机的细蓝线
10、REF+ 接 电机的细红线
11、VCC 不接线,留空白
12、SV 不接线,留空白
13、COM 接 BRk 和 EN
14、F/R 不接线,留空白
15、EN 接 COM
16、BRK 接 COM
17、SPEED 不接线,留空白
18、ALM 不接线,留空白
如果您对以上的接线图还有疑问,欢迎联系我们:
QQ号码:2851522858
