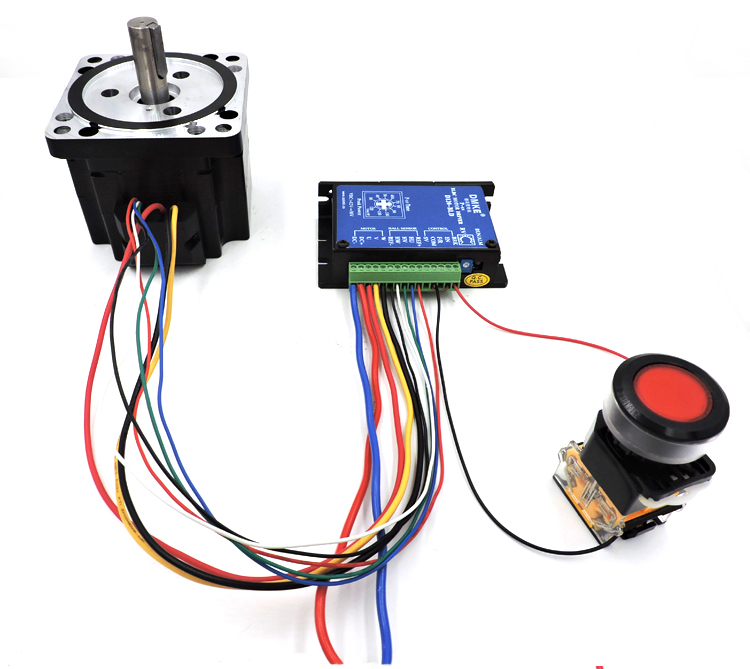

BLD-120接线图(急停急启接线法)
BLD-120接线图(急停急启接线法)

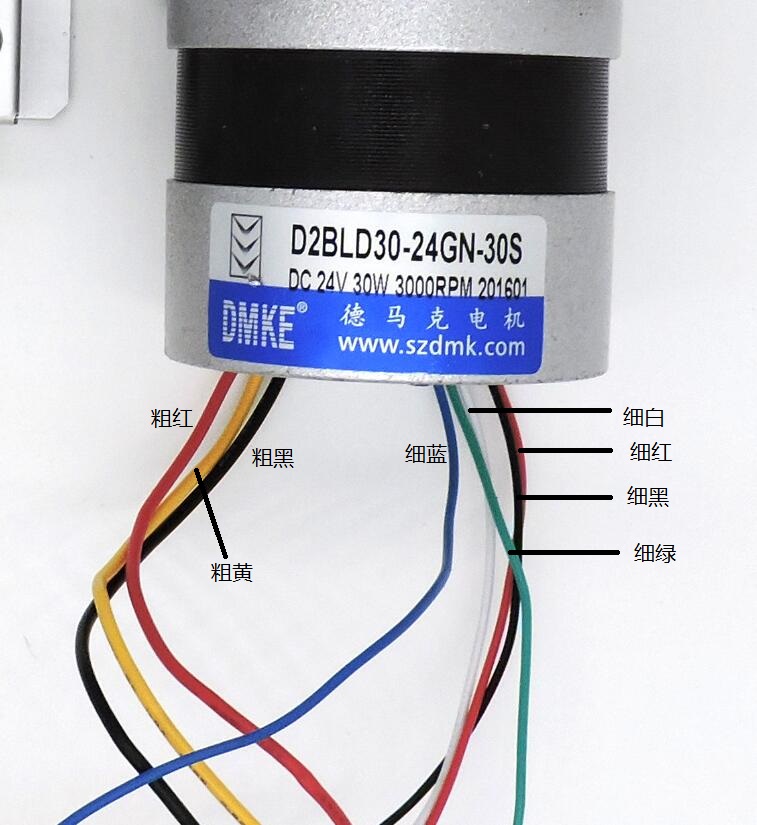

一、首先辨识清楚直流无刷电机上的线:
如上图,直流无刷电机一共有八根线
三根是粗的,五根是细的分别为:
粗红 细蓝
粗黄 细白
粗黑 细红
细黑
细绿
分清楚以上的八根线,就方便我们把对应的线连接到驱动器上

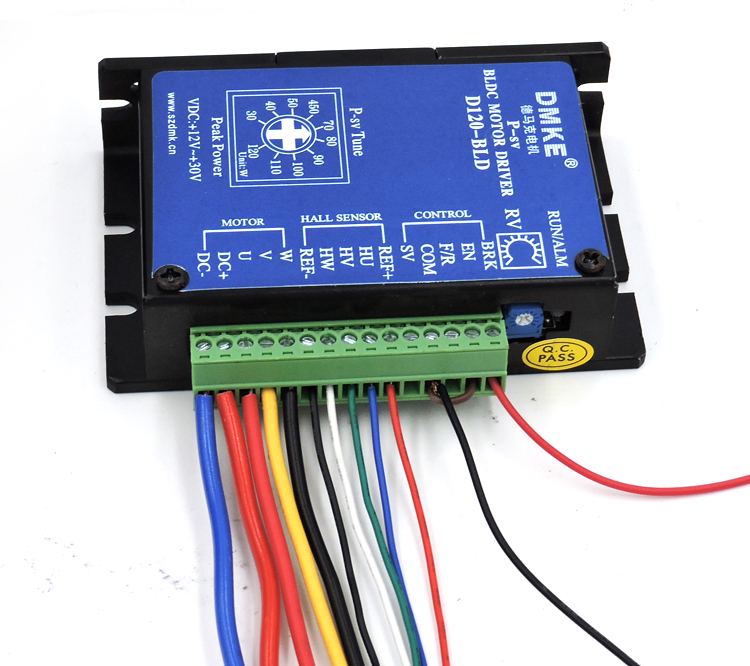

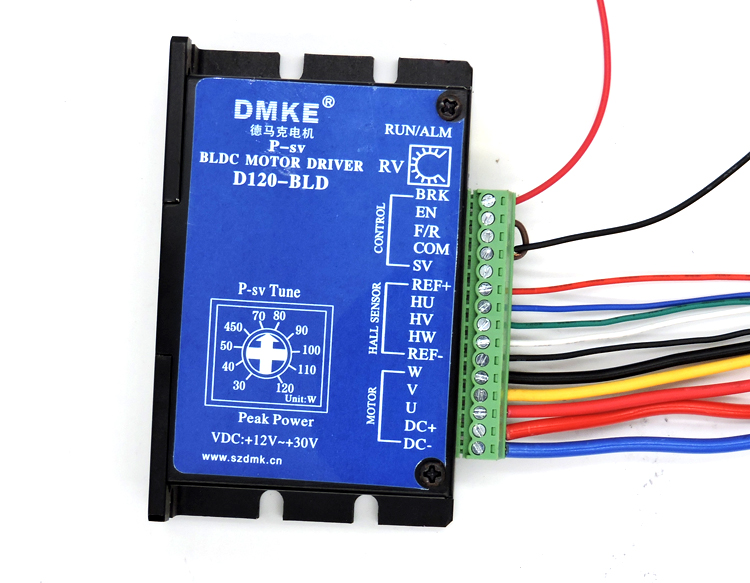

二、驱动器接线图(急停急启接线法)俯视图:
驱动器上从左到右的接线为:(请对应驱动器上的接线口附近的符号来看)
1、DC- 接电源负极 (最粗的蓝线)
2、DC+ 接 电源正极 (最粗的红线)
3、U 接 电机的粗红线
4、v 接 电机的粗黄线
5、W 接 电机的粗黑线
6、REF- 接 电机的细黑线
7、HW 接 电机的细白线
8、HV 接 电机的细绿线
9、HU 接 电机的细蓝线
10、REF+ 电机的细红线
11、SV 不接线,留空白
12、COM 接 开关的黑线 和 另用一条线接 EN
13、F\R 不接线,留空白
14、EN 另用一条线接 COM
15、BRK 接 开关的红线
如果您对以上的接线图还有疑问,欢迎联系我们:
