BLD-70接线图

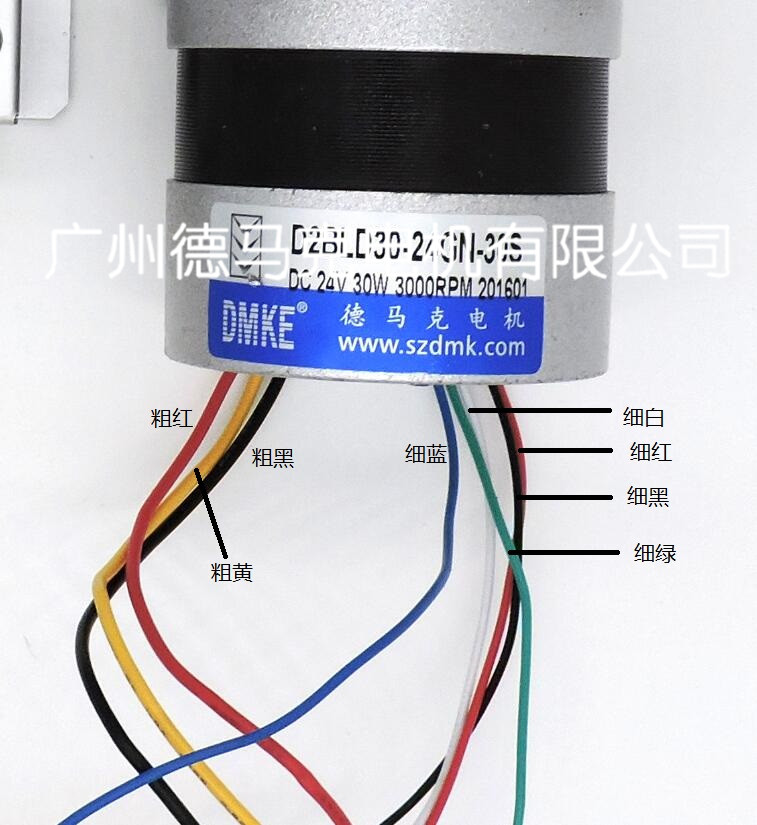

一、首先辨识清楚直流无刷电机上的线:
如上图,直流无刷电机一共有八根线
三根是粗的,五根是细的分别为:
粗红 细蓝
粗黄 细白
粗黑 细红
细黑
细绿
分清楚以上的八根线,就方便我们把对应的线连接到驱动器上

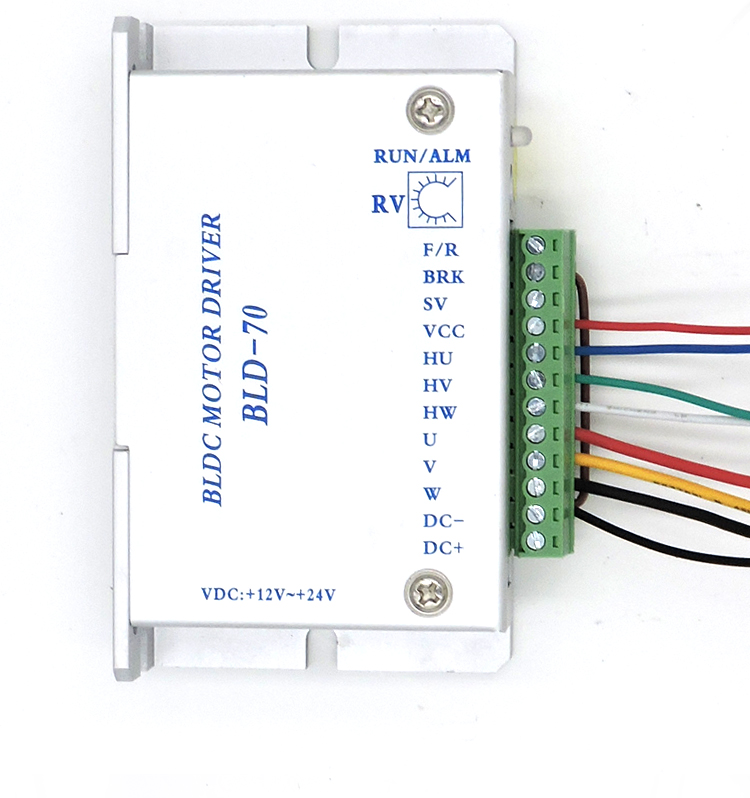

二、驱动器接线图俯视图:
如上图:
1、首先用一根线把 DC- 与 BRK 相连接;
2、DC- 接电机的细黑线;
3、W 接 电机的粗黑线
4、v 接 电机的粗黄线
5、u 接 电机的粗红线
6、HW 接 电机的细白线
7、HV 接 电机的细绿线
8、HU 接 电机的细蓝线
9、VCC 接 电机的细红线
10、SV 不接线,留空白
12、F\R 不接线,留空白

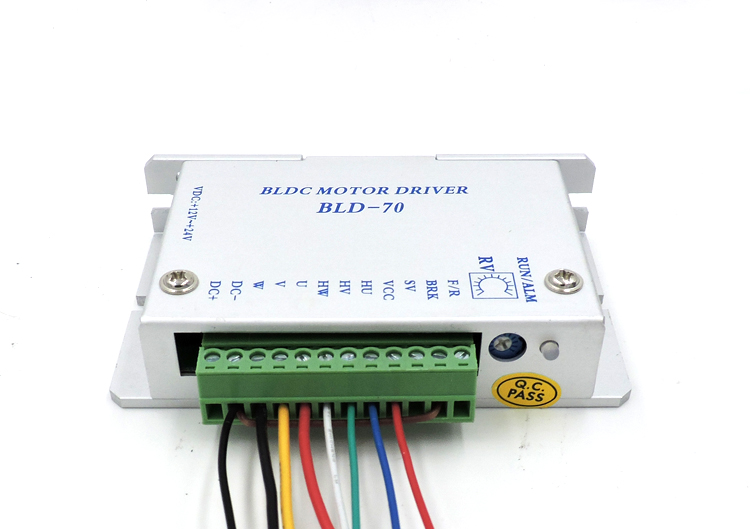

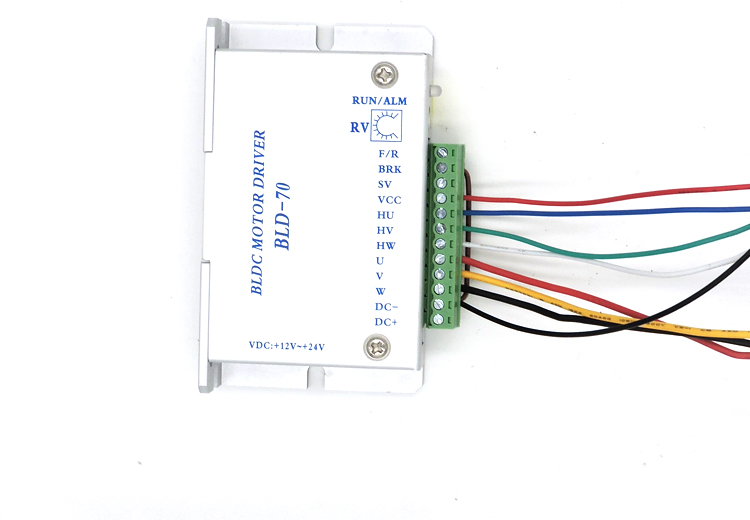

其他BLD-70接线图示图:
