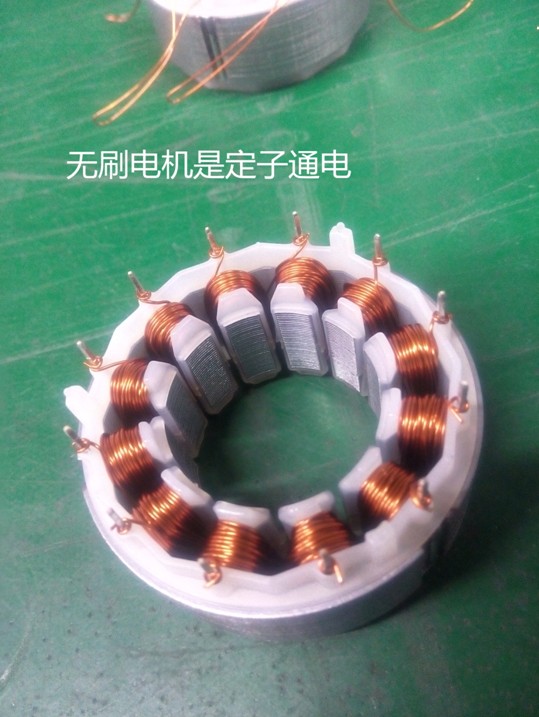

直流有刷电机与直流无刷电机的区别,我自己的总结是,无刷电机是定子通电,而有刷电机是转子通电,这是只管的区别,方便自己最基本的区别:
直流无刷电机的功率是通过设定好的绕线数确定,通过自动绕线机完成绕线工序,自动绕线机能够地完成绕线数,确保达到设定的功率。
直流无刷电机的定子在绕线完成后,需要人工进行插针绕线:

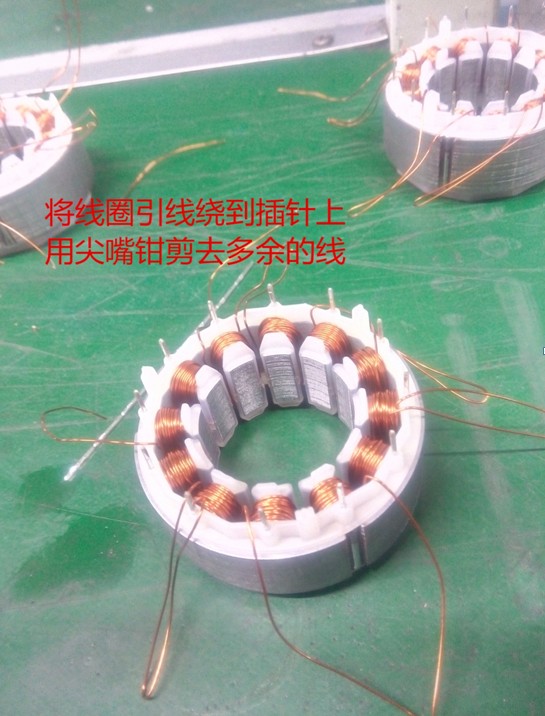

插针绕线:
1:安装直流无刷电机定子上的针孔将插针放入指定的位置
2、将线圈引线按一定的要求缠绕在插针上,
3、用尖嘴钳剪去多余的线头
要使直流无刷电机线圈能够通电,需要把漆包线的线头去掉绝缘漆:
去漆工序:
1、 将适量的脱漆剂倒入脱漆槽内;
2、 将完成插针绕线的定子放入脱漆槽内,浸泡2分钟左右;
3、 用刷子将脱去的漆剥离。
直流无刷电机是需要根据霍尔感应开关来记录通电线槽情况,从而通过驱动器来控制电机的转动,而信号的收集就需要用到线路板:
焊接线路板:
1、 将霍尔开关焊接到线路板上;
2、 剪去多余的布尔开关插脚;
3、 将线路板焊接到对应的插针上;
4、 检查线路板与插针焊接情况;
5、 无误后,将定子放入外壳中,完整定子按照工序。
在安装过程发现,有特定的无刷电机的定子线圈之间需要插入一个根竹片,这是根据实际使用情况,这样改进能够更好的保证电机运行质量的细节改良程序:
